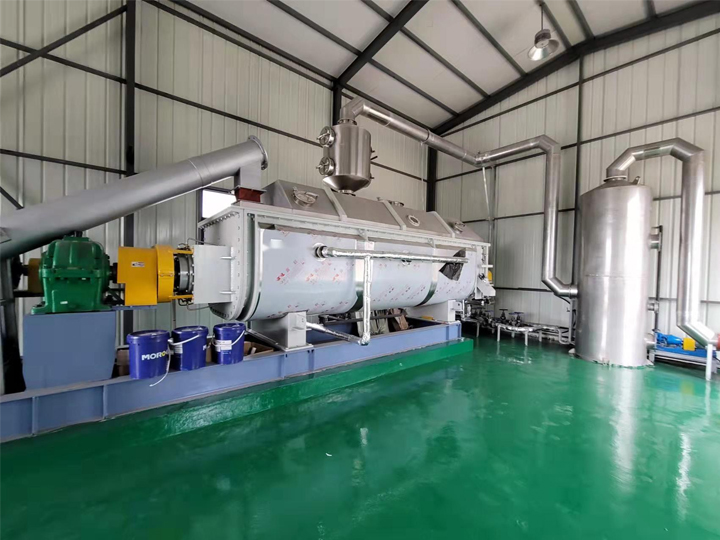

桨叶式污泥干燥机

产品介绍:

空心桨叶干燥机是一种以热传导为主的卧式搅拌型连续干燥设备。因搅拌叶片形似船桨,故称桨叶干燥机,国外也称槽型干燥机或搅拌干燥机。因该设备干燥所需要的热量依靠热传导间接加热,因此干燥过程不需或只需少量气体以带走湿份。极大地减少了被气流带走的这部分热量损失,…

  空心桨叶干燥机是一种以热传导为主的卧式搅拌型连续干燥设备。因搅拌叶片形似船桨,故称桨叶干燥机,国外也称槽型干燥机或搅拌干燥机。

  因该设备干燥所需要的热量依靠热传导间接加热,因此干燥过程不需或只需少量气体以带走湿份。极大地减少了被气流带走的这部分热量损失,提高了热量利用率,是一种节能型干燥设备。 桨叶干燥机广泛应用于石油化工、化工、冶金、食品、医药、农药等行业中粉状、粒状、滤饼状、浆液状物料的干燥。

  我们在吸收国内外先进技术的基础上,进行改进、优化设计的楔型空心桨叶干燥机,可对膏状、颗粒状、粉状、浆状物料间接加热或冷却,可完成干燥、冷却、加热、灭菌、反应、低温煅烧等单元操作。设备中特殊的楔型搅拌传热桨叶,具有较高的传热效率和传热面自清洁功能。


一、工作原理:

  空心桨叶干燥机传热面有叶片、搅拌轴、壁面等几部分,而且叶片的传热面积占很大一部分,所以设备结构紧凑,单位容积传热面积大。另外,搅拌、混合使物料剧烈翻动,从而获得很高的传热系数,因此占地面积和空间都很小,节省了厂房基建费用。干燥过程气体用量少,流速低,被气体带走的粉尘量少,所以干燥后气体粉尘回收方便,回收设备体积小,可以节省设备投资。对于需要回收溶剂的干燥过程,可以大大提高溶剂浓度。由于桨叶结构特殊,物料在干燥过程中交替收到挤压和松弛,强化了干燥。干燥室内物料的充满率很高,可以达到80%-90%,物料的停留时间通过调节加料速度、搅拌轴转速、物料充满度等参数可调,从几分钟到几小时内任意调节。另外,物料在干燥机内从加料口向出料口运动基本呈活塞运动,停留时间分布窄,因而产品含水率均匀。桨叶在搅拌轴上有一定的轴向角度,因此可以连续干燥物料。


二、设备结构:

  以双轴式为例介绍其结构(空心桨叶干燥机可分为单、双、四根) 。它由带夹套的端面呈W型壳体、上盖、两根有叶片的中空轴、两端的端盖、通有介质的旋转接头、金属软管以及包括齿轮、链轮的传动机构等部件组成。

  设备的核心是两根空心轴和焊在轴上的空心搅拌桨叶。桨叶形状为楔形的空心半圆形,可以通入加热介质。除了起搅拌作用外,也是设备的的传热体。桨叶的两主要传热侧面成斜面,因此当物料与斜面接触时,随着叶片的旋转,颗粒很快就从斜面滑开,使传热表面不断更新,强化了传热。在桨叶的三角形底部设有刮板,以将沉积于壳底的物料刮起,防止产生死角。

  桨叶的排布和各部位尺寸均有一定要求,而且在进料区、干燥区、排料区除桨叶外,另设有辅助机构,以保证整机操作稳定,干燥均匀。此外,停留时间亦可调节。


三、设备特点:

  桨叶干燥机主要特点有:

  1、设备结构紧凑,有效传热面积大,占地面积小

  2、搅拌均匀、热效率高、干燥效果好

  3、桨叶轴可相互啮合,具有自清理作用,可防止物料粘壁

  4、能耗低,操作费用小

  5、粉尘夹带小、物料损耗少

  6、间接加热、不污染物料

  7、桨叶轴转速低、不破坏产品形状及性质

  8、设备操作弹性大,运行平稳可靠


四、应用:

  桨叶干燥机已成功地用于食品、化工、石化、染料、工业污泥等领域。设备传热、冷却、搅拌的特性使之可以完成以下单元操作:煅烧(低温)、冷却、干燥(溶剂回收)、加热(融化)、反应和灭菌。搅拌 桨叶同时又是传热面,使单位有效容积内传热面积增大,缩短了处理时间。楔型桨叶传热面又具有自清洁功能。压缩--膨胀搅拌功能使物料混和均匀。物料沿轴向成"活塞流"运动,在轴向区间内,物料的温度、湿度、混合度梯度很小。


五、特性参数表

型 号

KJG-2.7

KJG-9

KJG-13

KJG-18

KJG-24

KJG-29

KJG-36

KJG-41

传热面积m2

2.7

9

13

18

24

29

36

41

有效容积m3

0.06

0.32

0.59

1.09

1.53

1.85

2.42

2.8

转速范围r.p.m

15-30

10-25

10-25

10-20

10-20

10-20

10-20

10-20

功 率kw

2.2

4.0

5.5

7.5

11

11

15

15

器体宽A mm

306

584

762

940

1118

1118

1296

1296

总宽B mm

736

841

1066

1320

1474

1474

1676

1676

器体长C mm

1956

2820

3048

3328

3454

4114

4115

4724

总长D mm

2972

4876

5486

5918

6147

6808

6960

7570

进出料距E mm

1752

2540

2768

3048

3150

3810

3810

4420

中心高F mm

380

380

534

610

762

762

915

915

总高G mm

762

838

1092

1270

1524

1524

1778

1778

进汽口N吋

(2)3/4

(2)3/4

(2) 1

(2) 1

(2) 1

(2) 1

(2) 1

(2) 1

出水口O吋

(2)3/4

(2)3/4

(2) 1

(2) 1

(2) 1

(2) 1

(2) 1

(2) 1


型 号

KJG-48

KJG-52

KJG-62

KJG-68

KJG-73

KJG-81

KJG-87

KJG-95

KJG-110

传热面积m2

48

52

62

68

73

81

87

95

110

有效容积m3

3.54

3.96

4.79

5.21

5.78

6.43

7.39

8.07

9.46

转速范围r.p.m

10-20

10-20

10-20

10-20

5-15

5-15

5-15

5-15

5-10

功 率kw

30

30

45

45

55

55

75

75

95

器体宽A mm

1474

1474

1651

1652

1828

1828

2032

2032

2210

总宽B mm

1854

1854

2134

2134

2286

2286

2438

2438

2668

器体长C mm

4724

5258

5410

5842

5461

6020

5537

6124

6122

总长D mm

7772

8306

8865

9296

9119

9678

9119

9704

9880

进出料距E mm

4420

4954

4953

5384

5004

5562

5080

5664

5664

中心高F mm

1066

1066

1220

1220

1220

1220

1220

1220

1220

总高G mm

2032

2032

2362

2362

2464

2464

2566

2566

2668

进汽口N吋

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)2

(2)2

(2)2

出水口O吋

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)2

(2)2
